Yaskawa

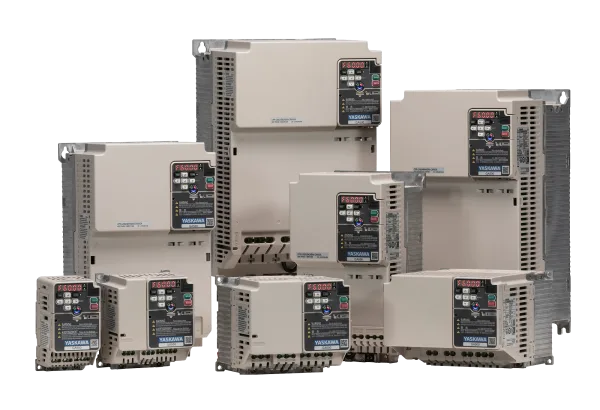

Частотный преобразователь GA500
Компактный частотный преобразователь GA500 с векторным управлением и встроенными промышленными сетями. Мощности 0.1–22 кВт. Поддержка PROFINET, EtherNet/IP и Modbus TCP без дополнительных модулей. Идеален для автоматизации и встроенных применений.
Технические характеристики
- Диапазон мощностей
- 100 Вт – 22 кВт
- Напряжение питания
- 1ф200В, 3ф200В, 3ф400В
- Тип управления
- Векторный
Модели и технические данные Yaskawa GA500
GA500 — компактный привод нового поколения со встроенным ЭМС-фильтром. На старой странице АдванСистемс указаны исполнения 1 фаза 200 В, 3 фазы 200 В и 3 фазы 400 В.
Документация GA500
- Скачать каталог GA500 (PDF)Каталог, русский
- Скачать руководство GA500 (PDF)Руководство, русский
ПО для GA500
- Скачать DriveWizard 10 (ZIP)Параметрирование и обслуживание приводов Yaskawa GA500.
- Скачать DriveWorksEZ (ZIP)Программирование встроенного ПЛК привода GA500.
Модели GA500 1 фаза 200 В
| Артикул | Мощность | Номинальный ток, А |
|---|---|---|
| GA50CB001EBA | 100 Вт | 0,8 |
| GA50CB002EBA | 250 Вт | 1,6 |
| GA50CB004EBA | 550 Вт | 3 |
| GA50CB006EBA | 1,1 кВт | 5 |
| GA50CB010EBA | 1,5 кВт | 8 |
| GA50CB012EBA | 2,2 кВт | 11 |
Модели GA500 3 фазы 200 В
| Артикул | Мощность | Номинальный ток, А |
|---|---|---|
| GA50C2001EBA | 100 Вт | 0,8 |
| GA50C2002EBA | 250 Вт | 1,6 |
| GA50C2004EBA | 550 Вт | 3 |
| GA50C2006EBA | 1,1 кВт | 5 |
| GA50C2008EBA | 1,1 кВт | 6,9 |
| GA50C2010EBA | 1,5 кВт | 8 |
| GA50C2012EBA | 2,2 кВт | 11 |
| GA50C2018EBA | 3 кВт | 14 |
| GA50C2021EBA | 4 кВт | 17,6 |
| GA50C2030EBA | 5,5 кВт | 25 |
| GA50C2042EBA | 7,5 кВт | 33 |
| GA50C2056EBA | 11 кВт | 47 |
| GA50C2070EBA | 15 кВт | 60 |
| GA50C2082EBA | 18,5 кВт | 75 |
Модели GA500 3 фазы 400 В
| Артикул | Мощность | Номинальный ток, А |
|---|---|---|
| GA50C4001EBA | 370 Вт | 1,2 |
| GA50C4002EBA | 550 Вт | 1,8 |
| GA50C4004EBA | 1,1 кВт | 3,4 |
| GA50C4005EBA | 1,5 кВт | 4,8 |
| GA50C4007EBA | 2,2 кВт | 5,6 |
| GA50C4009EBA | 3 кВт | 7,3 |
| GA50C4012EBA | 4 кВт | 9,2 |
| GA50C4018EBA | 5,5 кВт | 14,8 |
| GA50C4023EBA | 7,5 кВт | 18 |
| GA50C4031EBA | 11 кВт | 24 |
| GA50C4038EBA | 15 кВт | 31 |
| GA50C4044EBA | 18,5 кВт | 39 |
| GA50C4060EBA | 22 кВт | 45 |
Специализированные исполнения GA500
GA500 без встроенного ЭМС-фильтра
Исполнение GA500 без встроенного ЭМС-фильтра (артикулы с суффиксом ABA вместо EBA).
Модели GA500 Без ЭМС-фильтра, 1 фаза 200 В
| Артикул | Мощность | Номинальный ток, А |
|---|---|---|
| GA50CB001ABA | 100 Вт | 0,8 |
| GA50CB002ABA | 250 Вт | 1,6 |
| GA50CB004ABA | 550 Вт | 3 |
| GA50CB006ABA | 1,1 кВт | 5 |
| GA50CB010ABA | 1,5 кВт | 8 |
| GA50CB012ABA | 2,2 кВт | 11 |
| GA50CB018ABA | 4 кВт | 17,6 |
Модели GA500 Без ЭМС-фильтра, 3 фазы 200 В
| Артикул | Мощность | Номинальный ток, А |
|---|---|---|
| GA50C2001ABA | 100 Вт | 0,8 |
| GA50C2002ABA | 250 Вт | 1,6 |
| GA50C2004ABA | 550 Вт | 3 |
| GA50C2006ABA | 1,1 кВт | 5 |
| GA50C2008ABA | 1,1 кВт | 6,9 |
| GA50C2010ABA | 1,5 кВт | 8 |
| GA50C2012ABA | 2,2 кВт | 11 |
| GA50C2018ABA | 3 кВт | 14 |
| GA50C2021ABA | 4 кВт | 17,6 |
| GA50C2030ABA | 5,5 кВт | 25 |
| GA50C2042ABA | 7,5 кВт | 33 |
| GA50C2056ABA | 11 кВт | 47 |
| GA50C2070ABA | 15 кВт | 60 |
| GA50C2082ABA | 18,5 кВт | 75 |
Модели GA500 Без ЭМС-фильтра, 3 фазы 400 В
| Артикул | Мощность | Номинальный ток, А |
|---|---|---|
| GA50C4001ABA | 370 Вт | 1,2 |
| GA50C4002ABA | 550 Вт | 1,8 |
| GA50C4004ABA | 1,1 кВт | 3,4 |
| GA50C4005ABA | 1,5 кВт | 4,8 |
| GA50C4007ABA | 2,2 кВт | 5,6 |
| GA50C4009ABA | 3 кВт | 7,3 |
| GA50C4012ABA | 4 кВт | 9,2 |
| GA50C4018ABA | 5,5 кВт | 14,8 |
| GA50C4023ABA | 7,5 кВт | 18 |
| GA50C4031ABA | 11 кВт | 24 |
| GA50C4038ABA | 15 кВт | 31 |
| GA50C4044ABA | 18,5 кВт | 39 |
| GA50C4060ABA | 22 кВт | 45 |
Ключевые особенности
- Компактный корпус нового поколения
- Поддержка PROFINET, EtherNet/IP, Modbus TCP
- Встроенный ЭМС-фильтр класса C2
- Встроенный тормозной транзистор до 22 кВт
